V型碳匣活性炭吸附箱这么设计是否合理？

cc1334026560 · 发表于 2024-12-27 09:05:57

问题详情：时间：2024年
行业：新能源行业（电池片）
系统：有机废气（丝网印刷工序）
治理工艺：活性炭吸附
见图，各位请发表真知灼见吧！

admin · 发表于 2024-12-27 09:05:58

过滤面积太少了，而且碳层直接迎风面，容易局部风速过快导致VOC穿透，可以参考下面的，碳层的过滤风速会比你的低非常多：

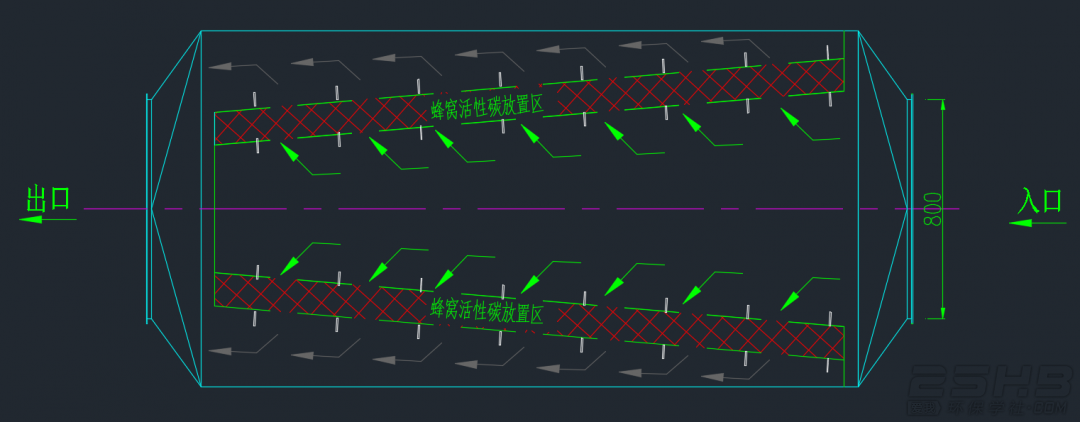

（1）中小型单过滤通道活性炭内部过风示意图：

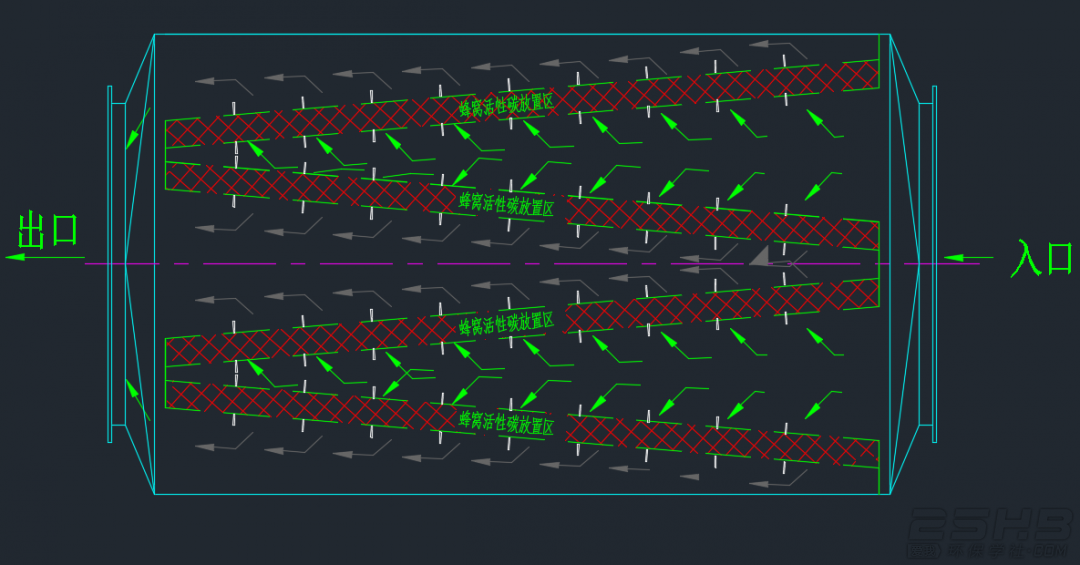

（2）大型双过滤通道活性炭内部过风示意图：

西大 · 发表于 2024-12-27 10:55:04

我自横书向天笑，觉得自己学的少，笑完我就论坛逛。

YHHBsunwei · 发表于 2024-12-28 08:10:00

有见解的大咖赶紧发表一下见解呀

clgs137 · 发表于 2024-12-31 09:09:50

直接冲击了，而且这个角度放的也不多吧

cc1334026560 · 发表于 2025-1-9 08:56:09

admin 发表于 2024-12-27 09:05
过滤面积太少了，而且碳层直接迎风面，容易局部风速过快导致VOC穿透，可以参考下面的，碳层的过滤风速会比 ...

做这样的V型或者W型出发点是什么呢？就上面的截图把碳匣拉直跟就是传统活性炭吸附箱，我发出来的截图意思是经济下行大环境下，新能源头部企业在环保设备上动手，将传统改成V型明显就是为了少装活性炭。

zt湮乜 · 发表于 2025-1-9 09:18:12

来学习学习！！谢谢分享

admin · 发表于 2025-1-9 12:18:48

cc1334026560 发表于 2025-1-9 08:56
做这样的V型或者W型出发点是什么呢？就上面的截图把碳匣拉直跟就是传统活性炭吸附箱，我发出来的截图意思 ...

同风量情况下：箱体小，效果好。
同成本情况下：风量大，效果好。

cc1334026560 · 发表于 2025-1-10 09:29:02

admin 发表于 2025-1-9 12:18
同风量情况下：箱体小，效果好。
同成本情况下：风量大，效果好。

没看到你截图上面是蜂窝活性炭，这种设计太妙了，
同风量情况下：箱体小，效果好。
同成本情况下：风量大，效果好。
点赞。

南风 · 发表于 2025-1-11 08:10:38

来学习学习！！谢谢分享
