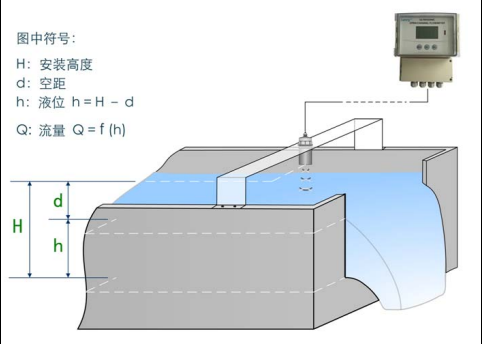

超声波探头安装在堰槽上部（参见图 1），其周期性向液面发射一束超声波，该束声波到达液面后被反射由探头接收，主机测得该过程的传播时间 t，根据已知声速 v 即可得出液面至探头的距离 d（测距值），在已知探头至堰槽底部距离即安装高度 H 的前提下，即可换算出液位
高度 h，计算公式为： h = H– d d=V*t/2
其中: h: 液位值 d: 测距值 V：声速 t：传播时间
容器内的气体温度对声速有一定影响，所以还应测出气体温度 T，以修正声速 V。
对于确定的量水堰槽，其流过的液体流量与当时的液位为确定的函数关系，即 Q= h(x) ，Q 为瞬时流量，h 为液位值
主机根据确定的堰槽类型，即可根据液位获得流量值。
