废气处理用等离子管

等离子管安装、接线说明

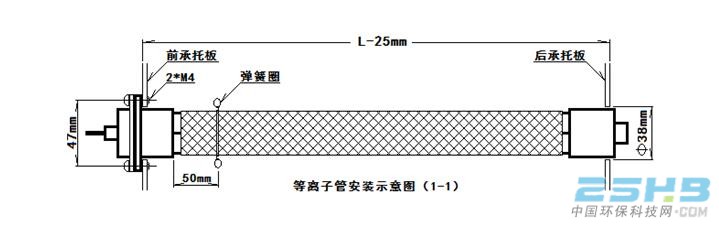

1、石英等离子管的安装（参见图1-1）

a、机箱上安装孔的开设：

·在石英等离子管的前端，有为安装固定方便而设计的硅胶质法兰头。安装时可在机箱表面开一直径为38mm的圆孔，圆孔两侧设两M4的安装螺孔，用于固定离子管的法兰头。

·石英等离子管的尾部可用一直径为38mm的圆孔承托，其与支撑头部的圆孔应在同一轴线上，与头部支承孔的间距为：L-25mm。（L为石英等离子管的标称长度）。

b、安装方法：

·先将等离子管的尾端先由头部安装孔穿入8-10cm。

·再将配套的环形弹簧圈由离子管的尾部套入，并沿管身前移至距头部胶头约5cm处。

·将离子管的尾部穿入尾部支承孔内，并至头部硅胶法兰凸缘紧贴机箱外壁，且凸缘上的两凹槽对准机箱上的两M4螺孔。

·将配套的金属压片压在法兰盘上，并用螺丝固定。

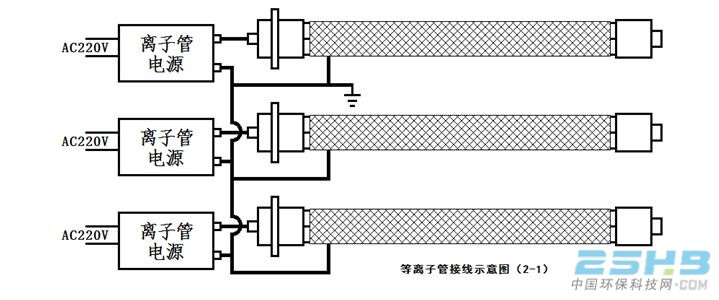

2、石英等离子管的接线方式（参见图2-1）

·等离子电源采用AC220V供电，输出为1800V-2000V的高频交流电。

·等离子电源的其中一条输出线与石英等离子管不锈钢网上的弹簧圈连接。该点可再直接与金属机壳连接，而机壳必须与地线可靠连接。

·等离子电源的另一条输出线与石英等离子管红色高压线连接，该线工作时因有约2000V的高压，因此必须可靠绝缘。并且因为是高频交流输出，因此在布线时应遵循尽量短的原则（由电源至离子管的电线长度不应超过2米）。

使用注意事项

·因石英等离子管工作时，金属网的表面存在微量的放电现象，因此不可应用于有防爆要求或废气成分中含有较大量易燃易爆气体成分的场所。

·等离子管产生臭氧是依靠空气中的氧转化而来，因此应保障废气中的氧含量充足。

·过于潮湿的环境将影响等离子管的使用效果。

这个以前做过，有这个资料方便点。
