高盐废水处理、物料浓缩、高难废水处理设备

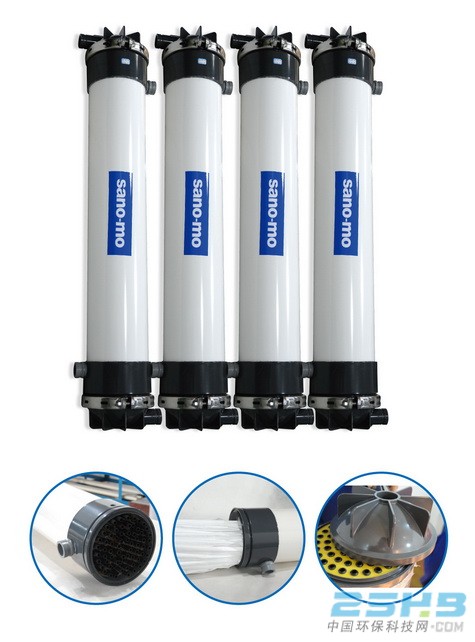

“PTFE高能膜”（浸没内交换式新型膜蒸馏器）

PTFE高能膜”是一种全氟超疏水性的管式膜。通过对膜蒸馏传质过程的研究我们发现膜蒸馏是利用相变（液相转为汽相）的膜分离过程。是以多孔疏水膜为汽液界面支承层的蒸发过程，也是以膜两侧温差为推动力的跨膜传质过程。这个过程中疏水膜对膜蒸馏过程的影响主要有几个方面：首先，膜是有一定孔隙率的，而水蒸汽分子只能在膜孔中扩散，因而有效扩散面积是膜的孔隙率与膜总面积的乘积；其二，水蒸汽分子在膜内运动的通道不是直线的，而是有一定的弯曲，因而水蒸汽分子在膜孔内扩散路径比膜的厚度要长。此外，膜的存在会使在膜孔内运动的水蒸汽分子动量降低。这几种因素都会影响到膜蒸馏过程的跨膜传质速率，直接影响膜蒸馏通量，另外膜材料自身的疏水性及导热性能也会影响到膜蒸馏过程的跨膜传质速率和膜蒸馏通量。基于这个机理我们研发的新型膜蒸馏器，其膜基材为PTFE材质采用的是双向拉伸工艺拉出的优质疏水性平膜再通过特殊工艺成型的5-20mm的管式膜，其膜孔径、膜厚度都可任意调节，其疏水性很高、孔隙率高达85％以上，特别是我们开发的浸没内交换式组件结构，集成了高分子导热、优化气隙热转导等多项发明技术具有膜强度高、通量高，耐腐蚀强，耐环境变化，可组成串联式多效膜单元.净水产量可达3-5L／(M2*H），无需真空高压驱动，被处理的冷、热液是利用温差形成的传质驱动力可直接在组件内实现蒸馏产净水，同时实现热回收。由于管膜是浸没于被处理液中，污垢不易附着在PTFE微孔管膜面上，不易产生膜亲水化渗漏和溶质物质结垢堵塞现像。

技术参数

• 连接方式：多效四级串联
• 膜型号：Y40，Y20，G30
• 热液进液温度：60-70摄氏度
• 热液循环量：4-5T/H
• 浊度：小于300NTU
• 热液端压力：小于0.8Bar
• 进出热液温差：10-12摄氏度
• 冷却水进水温度：20-35摄氏度
• 冷却水循环量：4-5T/H
• 冷水端压力：小于2Bar
• 进出冷却水温差：9-11摄氏度
• 产水量：3-5L/(M2*H)
•
