[废气图纸] 湿式除尘器塔结构图CAD图纸

  [复制链接]
ever18219 发表于 2013-3-2 11:44:42 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题 · 来自 浙江杭州

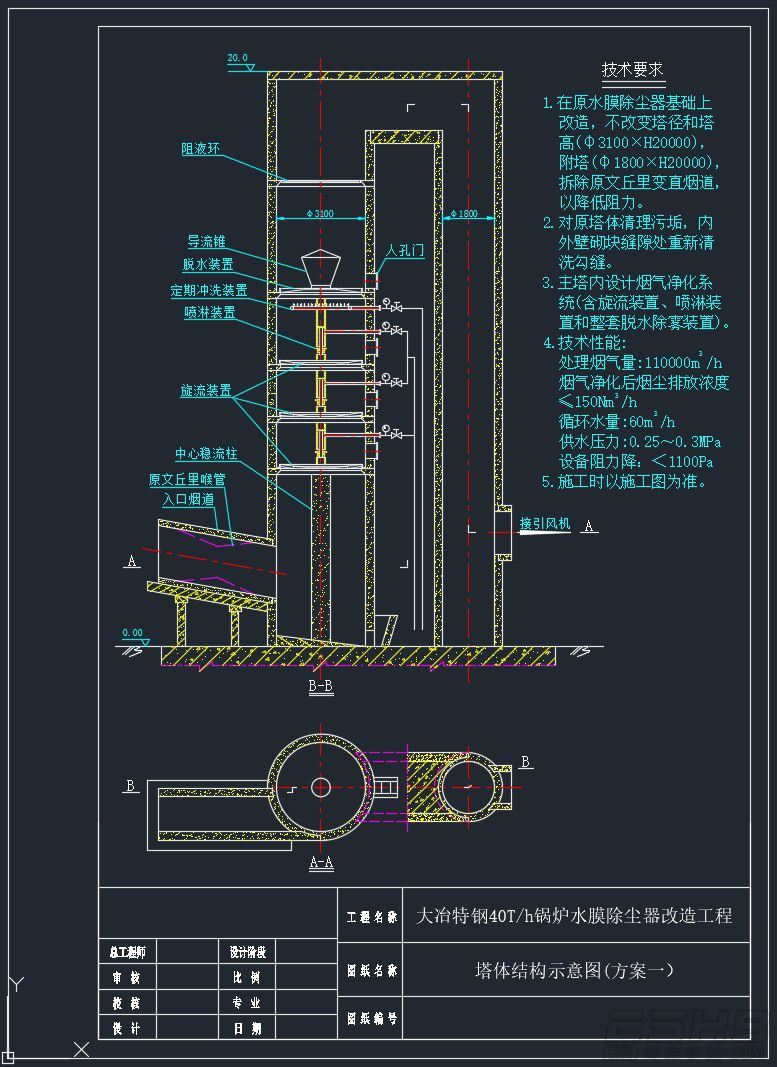

湿式除尘器塔结构图
1.在原水膜除尘器基础上改造，不改变塔径和塔高(φ3100×H20000)，附塔(φ1800×H20000)，拆除原文丘里变直烟道，以降低阻力。
2.对原塔体清理污垢，内外壁砌块缝隙处重新清洗勾缝。
3.主塔内设计烟气净化系统(含旋流装置、喷淋装置和整套脱水除雾装置)。
4.技术性能:
  处理烟气量:110000m /h烟气净化后烟尘排放浓度≤150Nm /h循环水量:60m /h供水压力:0.25～0.3MPa设备阻力降：＜1100Pa
5.施工时以施工图为准。
湿式除尘器塔结构图 .zip ( 大小51.41 KB, 下载63次, 金币 -6 )
